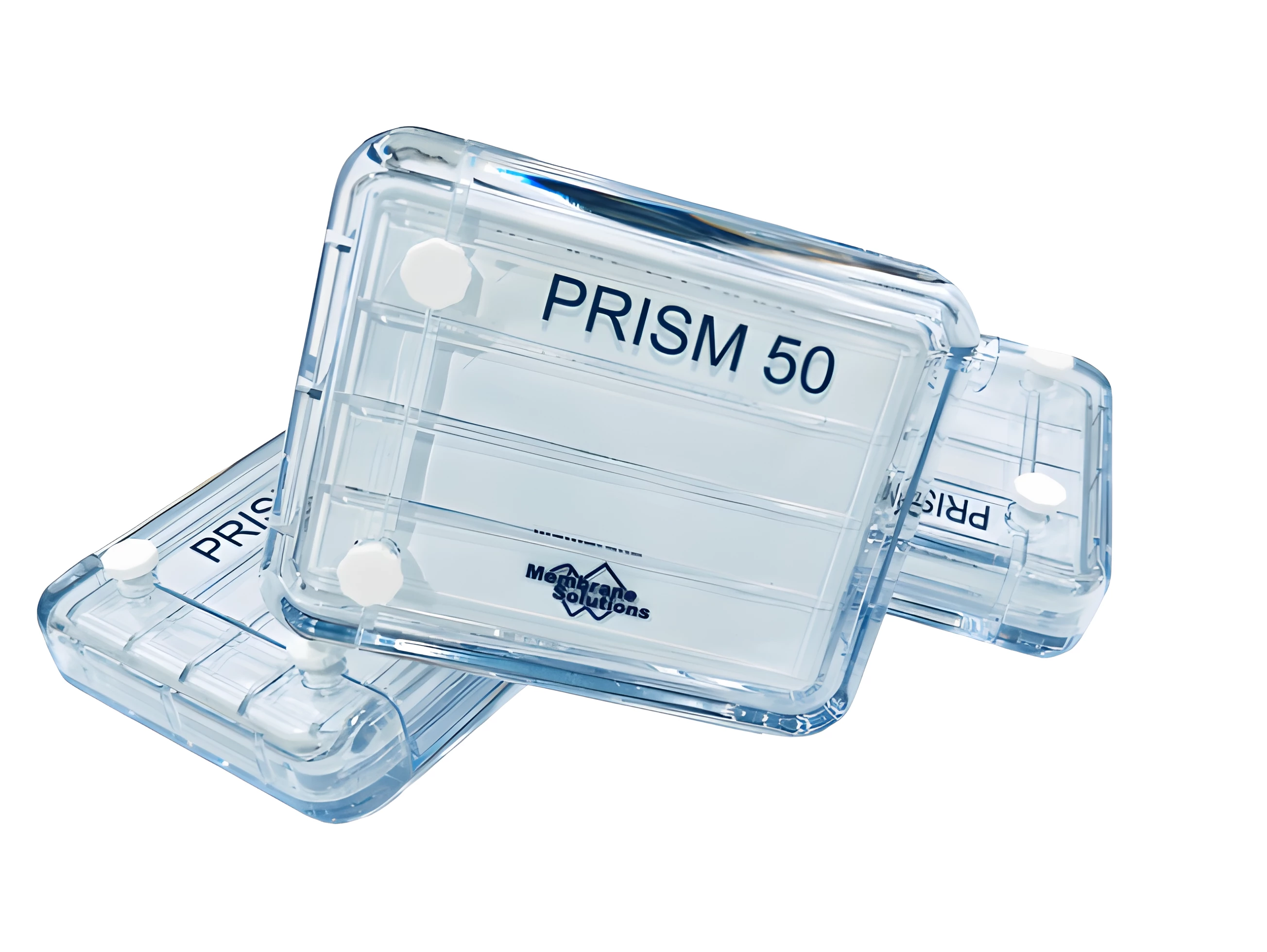

TFF PES UF 10kD 멤브레인필터 일체형 카세트 O screen 50cm2 실험실용
한외여과필터(UF) 접선유동여과(TFF)

TFF PES UF 10kD 멤브레인필터 일체형 카세트 O screen 50cm2는 멤브레인 분자량이 10kD이며 Solute의 농축,분리/정제 및 탈염에 적합합니다.50cm2의 면적을 가진 Modified PES 멤브레인재질로 되어 있으며 비대칭막으로써 낮은 단백질 흡착과 높은 유량을 제공합니다.제품구성에 튜빙 악세서리가 포함되어 간편하게 실험실에서 사용할 수 있습니다.1개에서 6개의 UF 카세트를 병렬로 연결하여 사용할 수 있으며 100 - 3,000ml을 용액 볼륨을 여과할 수 있으며 최소 운용 볼륨은 20ml입니다.

적용분야

Monoclonal 항체 또는 재조합 단백질의 정제 및 농축

백신 농축 및 여과

혈액 제제 분리 및 정제

줄기세포 분리 및 정제

중간-높은 점도 용액

file데이타시트.pdf file메뉴얼.pdf

온라인 문의 리스트 프린트

필터타입

Flat Sheet 멤브레인필터 카세트

멤브레인과 하우징 일체형 카세트

TFF 멤브레인필터 카세트

한외여과(Ultrafiltration)

0-screen 타입(Coarse Screen 타입)

특징

중간-높은 점도 용액에 적합

용액의 흐름을 최대화한 혁신적인 디자인

분리 및 정제 효율 증대를 위한 독특한 내부 flow channel 구조

잔류물 최소화 및 높은 회수율

최고 성능의 PES 멤브레인 재질과 다양한 종류의 분자량 UF 카세트

향상된 검증으로 안전성과 신뢰성 확보

높은 기밀성, 낮은 용존 물질 및 광범위한 화학적 호환성

장점

즉시 사용할 수 있는 카세트형

손쉬운 필터 설치/교환

통합형 UF 모듈 디자인으로 언제라도 교체가 가능

최대 6개의 카세트를 병렬 연결이 가능

바이오 안전성 지표는 완전히 검증되었으며 최신 바이오 의약품 안전 기준을 충족

실험실용 TFF PES UF 멤브레인필터 통합 카세트 O screen 50cm2는 TFF 여과방식으로 다양한 바이오 제제에 대한 농축,분리/정제 및 탈염을 실험실 스케일에서 수행할 수 있으며 UF 카세트를 병렬로 연결할 경우에는 3liter 초기 볼륨을 처리할 수 있습니다. 경제적인 가격, 높은 농축 회수율 및 빠른 배송이 가능합니다.

다양한 에플리케이션
(Various application)

실험실용 TFF PES UF 멤브레인필터 통합형 카세트 O screen 50cm2는 Tangential Flow Filtration(TFF) 여과 방식을 운영되며 이를 통하여 다양한 종류의 DNA,RNA,단백질등에 대한 농축(Concentration),분리/정제(Seperation/Purification) 및 탈염(Diafiltration)을 실험실에서 손쉽게 진행하여 실험실에서 원하는 샘플 준비 또는 생산공정으로의 Scale-up과 같이 다용도로 사용할 수 있습니다.

선형확장성
(Linear Scaibility)

실험실용 TFF PES UF 멤브레인필터 통합형 카세트 O screen 50cm2는 최대 6개의 UF필터 카세트를 병렬로 연결하여 사용하여도 농축배수에 따른 각각의 농축시간이 일정합니다. 초기 용액의 볼륨에 따라서 UUF필터 카세트의 숫자를 조절하여 사용할 수 있습니다.

경제적 운용비용
(Economic operating cost)

실험실용 TFF PES UF 멤브레인필터 통합형 카세트 O screen 50cm2는 경쟁사에 비하여 합리적인 가격이며 메뉴얼 테스트를 위한 추가 악세서리(압력계,밸브,T-connector)을 제공하기 때문에 굳이 TFF 시스템이 없이도 만족할 만한 테스트 결과를 얻을 수 있습니다.또한 30일 이내의 빠른 배송을 통해서 적기에 테스트를 진행할 수 있습니다.

빠른농축시간
(Fast Concentration time)

실험실용 TFF PES UF 멤브레인필터 통합형 카세트 O screen 50cm2는 3bar의 인입구 압력하에 250ml와 1L의 단백질 용액으로 20배 농축을 진행할 경우 대부분의 단백질 용액을 60분이내에 농축처리가 가능합니다.

높은 단백질 회수율
(High protein recovery)

실험실용 TFF PES UF 멤브레인필터 통합형 카세트 O screen 50cm2는 3bar의 인입구 압력하에 250ml와 1L의 단백질 용액으로 20배 농축을 진행할 경우 단백질의 종류에 따라서 92%에서 99%의 높은 단백질 회수율을 보장합니다.

규격

Media	Modified PES
Housing	Polycarbonate
Flow Channel	Polycarbonate
Membrane Support	Polycarbonate
Seal & O-ring	Silicon
Flow Restrictor	PP
Fitting	PP
Tubing	PP
Package unit	2/pk

분자량 선정 가이드라인

3KD	Growth Factor, Hormones,Insulin
5KD	Growth Factor, Hormones,insulin
10KD	Albumin, Hemoglobin,insulin,Endotoxin removal,Blood product,Medicine Injection
30KD	Enzyme,Monoclonal antibody,Blood product
50KD	IgG'S,Monoclonal antibody,Blood product,Medicine injection
100KD	Small Virses,Antigen,insulin,Blood product,Medicine Injection,Vaccine
300KD	Vaccine

물리 화학적 특성

필터형태	멤브레인과 하우징 일체형 카세트
여과방식	초여과(Ultrafiltration)
용도	Lab
필터타입	TFF
스크린타입	O-screen(Coarse Screen)
분자량(MWCO)	10kD
치수(H x W x L)	11.5 x 9.9 x 2.2 cm
필터유효면적	50cm2
pH 범위	1 - 14
여과량(Throughput)	100 - 3,000 ml
최소운용볼륨	20 ml
최대운용온도	60℃
최대운용압력	3 bar
재순환유속(Recirculation rate)	<15 ml
필터완전성테스크	100% testing
접선유속테스트	100% tangential flow testing
Hold-Up Volume	2.8 ml
Non Recovery Volume	< 0.6 ml

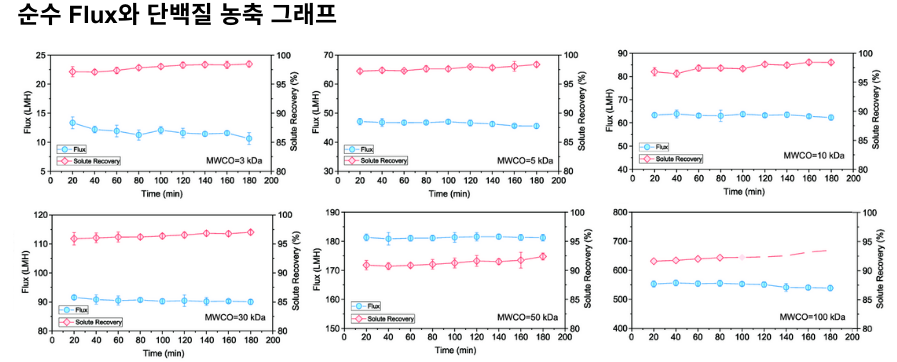

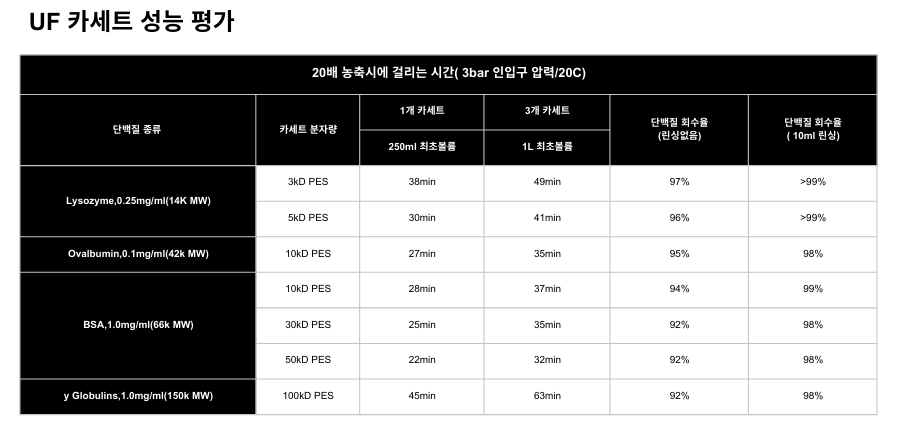

성능 검증 테이터


품질보증

USP	모든 재료와 구성 요소는 USP <87> 및 USP <88>의 요구 사항을 충족하는 생체 안전 재료로 구성됩니다.
GMP	GMP 요구 사항을 충족하는 품질 시스템과 통제된 환경에서 제조됩니다.
품질검사	제품 출시 전에 100% 필터 완전성 테스트와 육안 검사를 실시하여 각 카세트가 일체형이고 손상되지 않았으며 고품질 표준을 충족하는지 확인합니다.

제품주문정보

제품번호	제품명	분자량	스크린타입	여과유효면적	단위수량	단위
FMCE010LA50	TFF PES UF 10kD 멤브레인필터 일체형 카세트 O screen 50cm2 실험실용	10kD	O-screen	50cm2	2	pk

UF 멤브레인필 카세트 사용 안내서

설치(Installation)

단일모듈(Single Module Cassette)

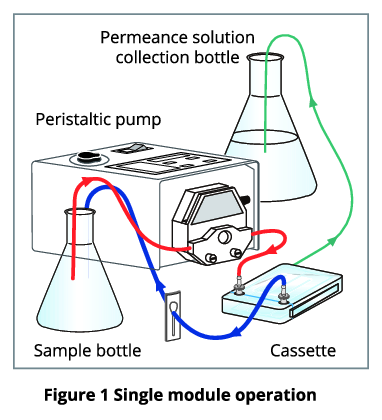

1. 그림 1과 같이 시스템을 설정합니다. 리턴 라인에서 스로틀 장치의 위치를 확인합니다.
2. 프리즘 멤브레인에는 미량의 글리세롤과 아지드화나트륨이 포함되어 있습니다.
이러한 화학 물질을 제거하고 파이프 연결의 안전을 확인하려면 모듈을 사용하는 것이 좋습니다.
3. 500ml의 탈이온수를 적절한 여과액 용기에 넣고,주입 튜브 연결 지점에서 누출이 있는지 확인하고,
시스템을 실행하고, 세척을 시작하고, 샘플을 주입하기 전에 전체 압력 시스템을 테스트합니다.
4. 400ml를 여과액 용기에 통과시키고, 파이프 연결에 누출이 있는지 확인하고, 시스템을 비우고, 여과액
용기를 비우거나 교체합니다. 이제 시스템을 쉽게 사용할 수 있습니다.

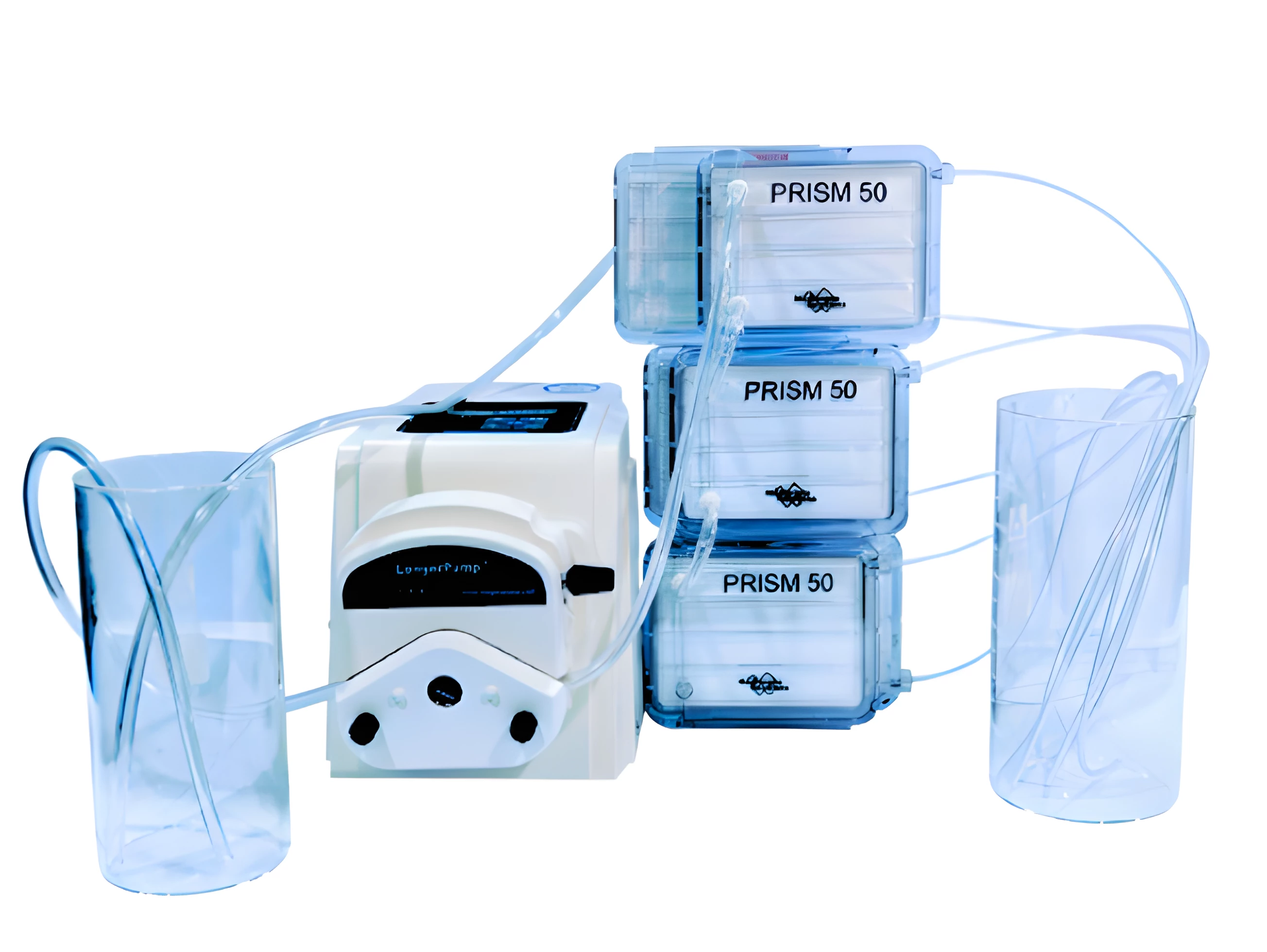

다중모듈(Multi Module Cassette)

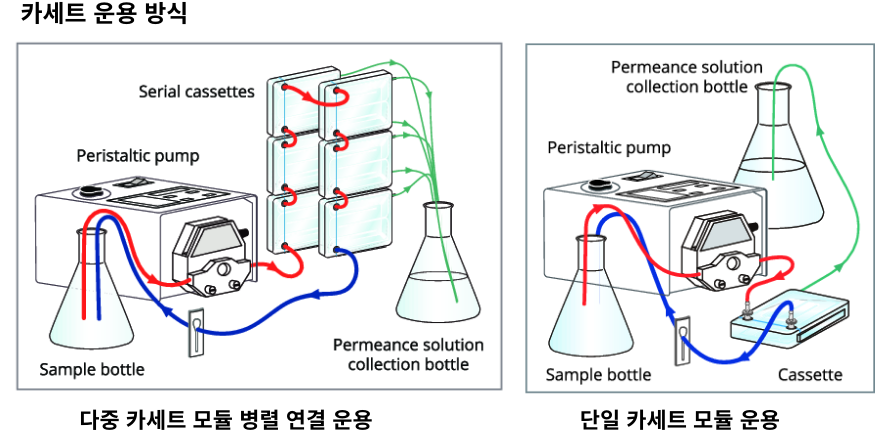

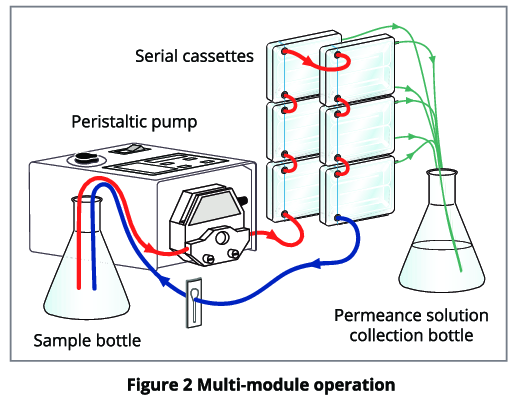

1. 그림 2에 나와 있는 대로 시스템을 설정합니다. 텅과 그루브 가장자리를 함께 밀어서 필요한 수의 모듈을 연결합니다.
리턴 라인에서 유량 조절기의 위치를 확인합니다.
2. 직렬 상호 연결을 사용하여 필요한 모듈을 연결합니다.
3. 시스템의 흐름 경로는 다양한 샘플과 결합될 수 있습니다. 매우 낮은 점도의 용액은 시간을 단축하고 여과 효율을
향상시킬 수 있습니다. 개별 모듈 작동의 세부 사항에 따라 시스템을 청소하십시오.

농축(Concentration)

1. 시료용액을 여과액 용기에 넣는다. 초기 부피가 500ml보다 크면 더 큰 용기를 사용하고 피드 및 리턴 라인을 액체에 직접 담그십시오.
2 소량을 원하는 양만큼 농축합니다.
경고 : 6시간 이상 펌프 헤드에 파이프의 같은 부분을 통과시키지 마십시오. 파이프를 과도하게 사용하면 상당한 압력 강하가 발생하고 심지어 고장이 발생할 수도 있습니다.
3. 원하는 양에 도달하면 속도를 낮추고 농축된 시료를 1~2분간 순환시켜 회수율을 극대화하였다.

회수(Recovery)

보다 완전한 시료 회수를 위해 시스템 또는 시료 버퍼의 각 모듈로 약 5-10분 동안 헹구고 회수합니다.

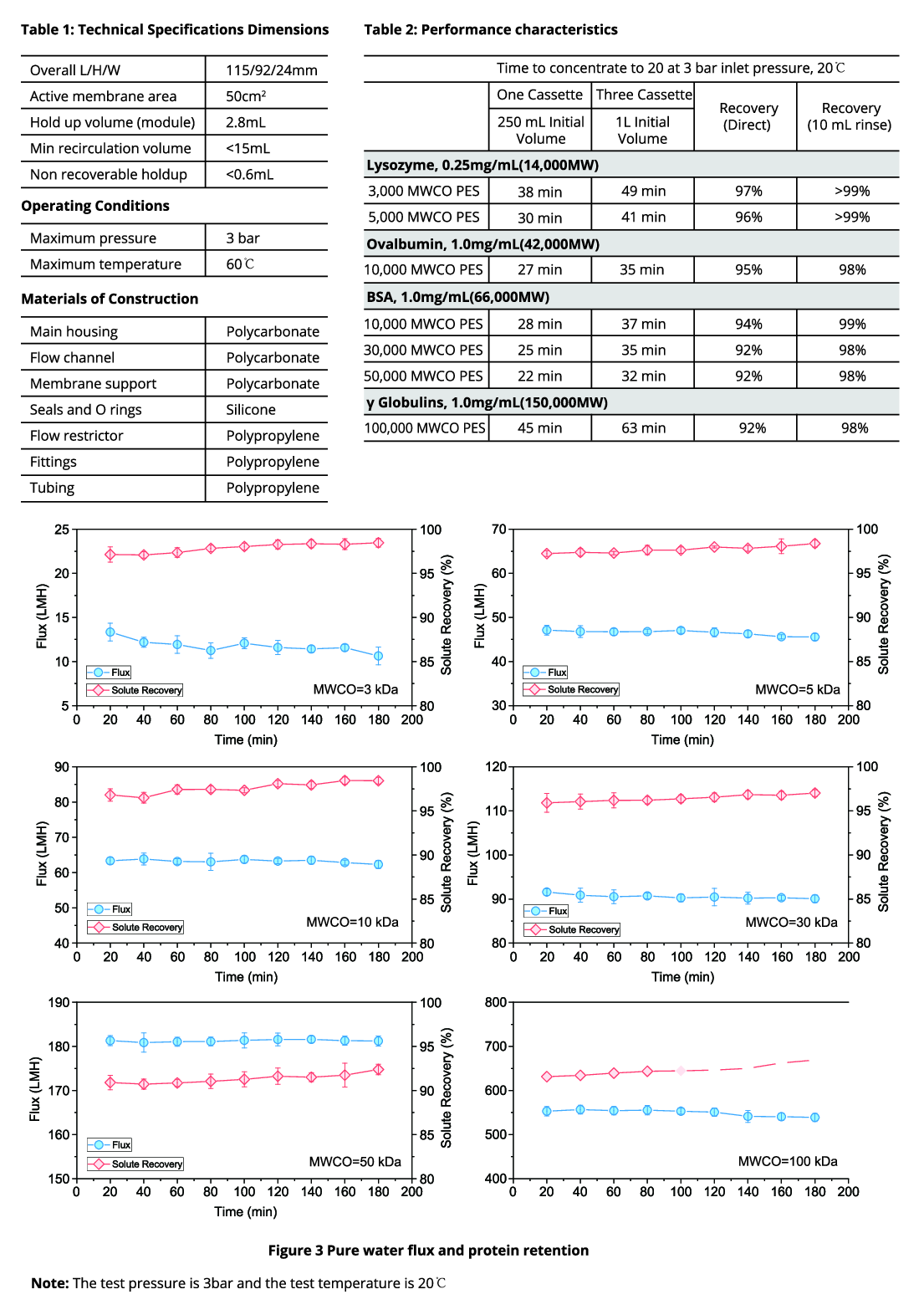

Recovery Graph.png
